Установка драйверов и программ диагностики для VAG-COM KKL409.1

Установка драйверов для VAG-COM  KKL409.1 адаптера

Подключаем адаптер к USB разъёму компьютера.

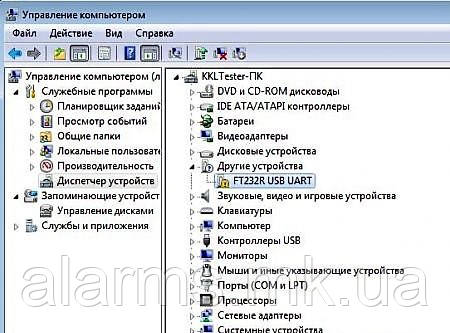

Заходим в "Мой Компьютер — Панель Управления — Администрирование — Управление Компьютером — Диспетчер устройств"  В списке видим одно новое устройство, которое состоит в группе "Другие устройства".

Это Ваш адаптер.

Далее необходимо установить драйверы. Для этого ставим программу.

   VCDS-Lite 1.0.

Драйвери для адаптера VAG COM KKL409.1 (CH340)

Драйвери для адаптера VAG COM KKL409.1 (FTDI )

відео по налаштуванню сом-порт адаптера K line 409 USB

Ставимо VCDS

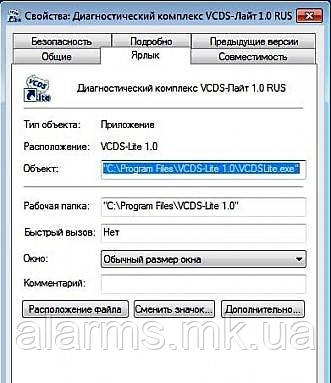

Після установки програми, знаходимо на робочому столі ярлик, тиснемо правою кнопкою мишки "Властивості", далі натискаємо кнопку у вікні "Розташування файлу"

Шукаємо драйвери, які йдуть в наборі з програмою

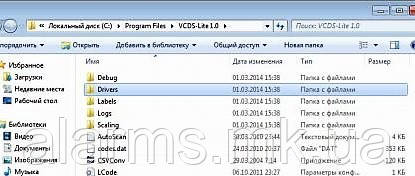

Після натискання ми потрапляємо в місце розташування папки "Drivers"

Вот драйвера

Теперь мы знаем где они лежат.  Идём в "Мой Компьютер — Панель Управления — Администрирование — Управление Компьютером — Диспетчер устройств", находим наш адаптер в списке "Другие устройства", нажимаем по нему правой кнопкой и выбираем "Обновить драйверы"

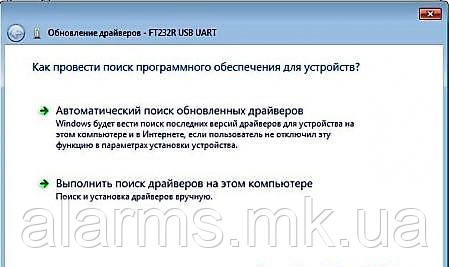

Окно обновления драйверов

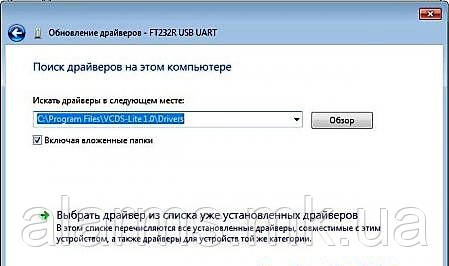

Далее жмём кнопку "Обзор" и показываем путь до папки с драйверами, которые нашли чуть выше.

Путь к драйверам

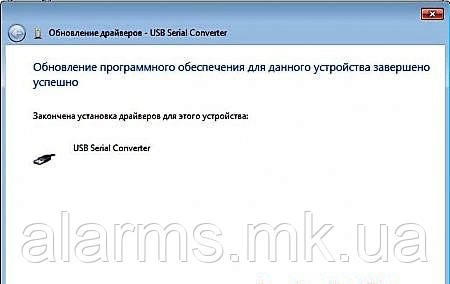

Драйвер установлен!

Теперь в списке неизвестных устройств, у нас появляется ещё одно USB Serial Port

USB Serial Port

Для него тоже, правой кнопкой, "Обновить драйверы" и снова указываем ту же папку.

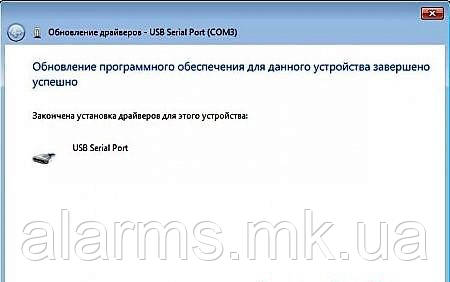

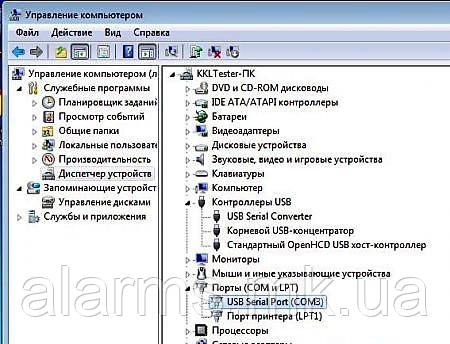

Теперь в списке видим наш USB Serial Port.

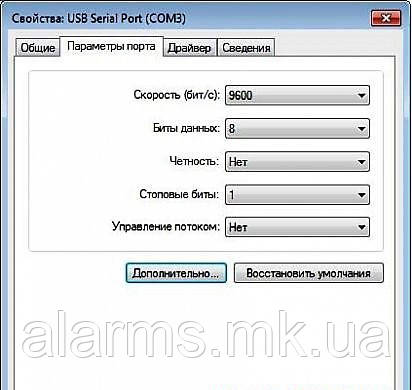

Теперь можно посмотреть его свойства:

Свойства

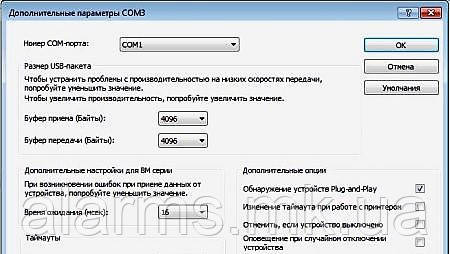

И нажав на кнопку "Дополнительно", мы увидим окно с выбором COM порта!

Выбор порта для работы KKL адаптера

Выбираем Com порт , например  COM1, жмём ДА, ДА — ОК, ОК, все это сохраняем!

Все, теперь можно запустить программу и посмотреть увидит ли она адаптер!

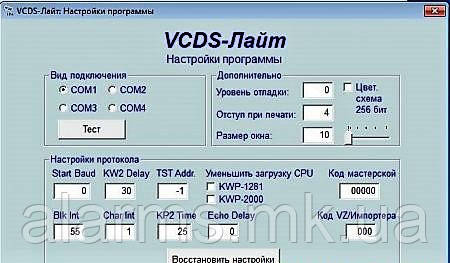

Запускаем и заходим в настройки, выбираем наш поставленный COM1

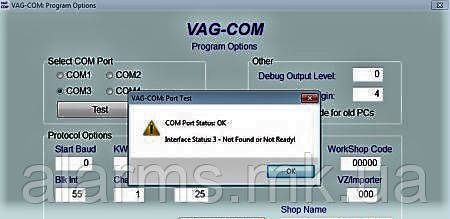

Выбираем COM1 и жмём "TEST"!

Программа видит наш адаптер "Статус порта: ОК",

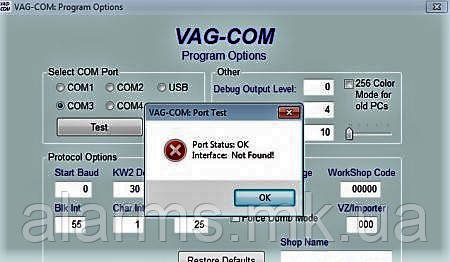

Вікно помилки говорить про те ,що адаптер підключений до автомобіля!

З цими драйверами працюють і інші програми.
Вася діагност 1.1

VAG-COM 311

VAG-COM 409
